Стеллажи Стеллажи проходные

Область применения
Стеллажи проходные (набивные, глубинные, drive-in) предназначены для складирования и хранения однотипных грузов на поддонах. Такие стеллажи оптимальны при высоких текущих расходах на содержание склада, позволяют максимально эффективно использовать площадь складирования, за счет проходов между стеллажами, а загрузка и выгрузка происходит путём прохождения погрузчика внутрь системы стеллажей. Если такая стеллажная система имеет сквозную конструкцию, то загружать её можно с одной стороны, а разгружать с другой, то есть работы могут производится с двух сторон одновременно.
При односторонней системе данной конструкции работы производятся только с одной стороны и действует принцип «первым загрузил – последним разгрузил».

Склад ОАО "Лианозовский молочный комбинат"

Схема размещения груза на проходных стеллажах

Данный вид стеллажей позволяет:

хранить однотипные грузы на поддонах;
компенсировать низкий уровень обрабатываемости груза большим объемом и компактностью хранения;
эффективно управлять большими объёмами однотипного товара;
оптимально использовать площади склада.

Конструктивные особенности
Проходной (набивной) стеллаж состоит из нескольких вертикально установленных рам с укрепленными на них по всей длине стеллажа в продольном направлении грузовыми балками, на которых размещаются поддоны с грузом. В направлении загрузки шаг рам или стоек выбирается в зависимости от веса складируемого груза и необходимого количества поддоно-мест. Монтаж стеллажей осуществляется с использованием болтовых соединений, что гарантирует быструю и надежную сборку. Рамы крепятся к полу посредством анкерных болтов. По желанию заказчика несущие рамы могут быть выполнены как разборными, так и неразборными. Размеры в плане, занимаемые стеллажными блоками, не регламентируется.

Дополнительное оборудование:

защитные маски различной конфигурации;
ограничители установки первого в направлении загрузки поддона;
отбойники.

Основные характеристики:

Максимальный вес груза на поддоне: 1500 кгс.
Максимальная высота стеллажей: 14000 мм.
Шаг перфорации рам: 75 мм.
Окраска порошковая и синтетическими эмалями; цвет любой.
Число ярусов складирования: .
Поддоны: 1200x800, 1200x1000, 1200x1200.

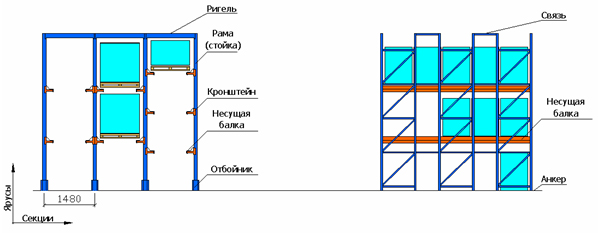

Стеллаж проходной для хранения грузов на поддонах

Кронштейны несущих балок для смежных пролетов устанавливаются независимо. В направлении загрузки шаг рам или стоек выбирается в зависимости от веса складируемого груза и необходимого количества поддоно-мест.

Кронштейн проходного стеллажа Грузовой рельс проходного стеллажа
Фрагмент сопряжения кронштейна,
рельса-балки и стойки рамы стеллажа
